نظام التوربينات R & D

نظام توربين تدفق محوري تقليدي

مميزات النظام

تكنولوجيا تصميم موسع التوربين أكثر نضجًا.

تصميم موزع ، آلة واحدة يمكن أن تحقق قوة صغيرة لتصميم عشوائي عالي الطاقة.

تكلفة الوحدة منخفضة ، وتكلفة الماكينة الفردية عالية الطاقة منخفضة نسبيًا مقارنة بالعديد من الوحدات الصغيرة المتوازية.

وحدة تغويز المؤسسة الكيميائية للفحم مشروع توليد الطاقة الحرارية النفايات البخارية المنخفضة
-------

يوجد لدى شركة كيميائية فحم أربعة خطوط إنتاج متطابقة لجهاز تغويز الفحم المسحوق ، ولكل خط إنتاج ثلاثة فروع من المياه السوداء مجمعة في نظام معالجة فلاش المياه السوداء ، وتدخل قنوات مياه التغذية الثلاث معا نظام فلاش ثلاثي المراحل. يدخل ما مجموعه 470 متر مكعب/ساعة من الماء الأسود إلى نظام فلاش الماء الأسود. يجب استرداد البخار الفلاش الثانوي غير المستخدم ، أي البخار الفلاش منخفض الضغط ، واستخدامه لتوفير الطاقة في هذا المشروع. قبل التحول ، تم تكثيف حوالي 25 tch/h من البخار فلاش الضغط المنخفض للمستخدم عن طريق تدوير مياه التبريد ، مما أدى إلى كمية كبيرة من النفايات الحرارة بالبخار. يمكن لـ Boomtec استخدام تقنية ORC لاسترداد واستخدام هذا الجزء من الطاقة الحرارية لتوليد الطاقة.

فيما يلي معايير الحرارة المتبقية من بخار التبخر فلاش الماء الأسود:

وفقًا لحالة الموقع ، فإن محتوى الإصلاح الفني هو:

تمت إضافة نظام توليد طاقة جديد لتوسعة التوربين المنقسم 2.2MW

2200 كيلو وات	13200 × 10⁴كيلوواط	5148 طن	13160 طن

■الطاقة المركبة	■يمكن تحقيق الفوائد الاقتصادية من إنتاج الطاقة السنوي	■توفير سنوي للفحم القياسي	■المشترك السنوي₂تخفيض

رسم عملية المشروع

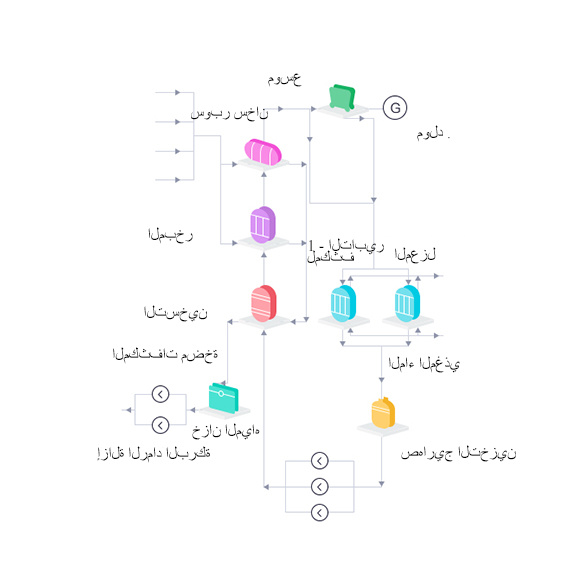

مخطط تدفق عملية مصدر الحرارة

توليد الطاقة الحرارية المهدرة PFD

مخطط التحديثية

مقدمة اختيار المضيف

تعتمد هذه السلسلة من المنتجات مولد توربين تيار محوري مستقر وناضج من Boomtec وتعتمد الختم الديناميكي الميكانيكي ، والذي يمكن أن يحقق متطلبات التسرب الصفرية بشكل أساسي. (وحدة ORC لديها 7 سنوات من أداء التشغيل المستقر ، تم إدراجها من قبل وزارة الصناعة وتكنولوجيا المعلومات الوطنية كمشروع عرض رئيسي موفر للطاقة في عام 2018) يعتمد التوربين المدخول الشعاعي ، العادم المحوري ، هيكل الدعم المزدوج ، شكل المكره هو تدفق محوري متعدد المراحل ، بواسطة غرفة السحب ، التجمع خاتم الموالي ، الإسكان ، دوامة العادم الإسكان ، تحمل ، الدوار من تحول المحرك وغيرها من المكونات. وسيط العمل هو R245fa (pentafluoropropane).

الختم عبارة عن ختم ميكانيكي مزدوج الطرف لضمان عدم تسرب وسيط العمل إلى أقصى حد. يعتمد نظام سائل الغلق نظام سائل مانع للتسرب مستقل من PLAN54 وفقًا لمعيار API682 لضمان تبريد زيت سائل الغلق وتزييت سطح احتكاك الغلق ، مع ضمان أن ضغط زيت سائل الغلق أعلى من ضغط متوسط العمل العضوي لمنع التسرب من وسط العمل. تم اختيار الملف الشخصي للشفرة الخاصة R245fa ، نوع رد فعل التدفق المحوري متعدد المراحل. صب 25 صب الصلب المصبوب ، مسار تدفق سلس ، مظهر جميل. يعتمد المولد مولد غير متزامن من نوع التهوية بالضغط الإيجابي.

مبخر ، ميزات تصميم التسخين المسبق

وتستخدم المبادلات الحرارية قذيفة والأنبوب في المبخر والتسخين المسبق في هذا المشروع. بما أن بخار الماء الأسود يحتوي على مواد مسببة للتآكل ، يتم استخدام الفولاذ المقاوم للصدأ 316L في المبخر والتسخين المسبق لمنع التآكل في الأجزاء التي تتلامس مع البخار الوميض ومكثفه. يحتوي بخار فلاش الماء الأسود على كمية صغيرة من البخار غير المكثف ، والمبادلات الحرارية مجهزة بصمامات تنفيس لتصريف البخار غير المكثف.

ميزات تصميم المكثف

يتم استخدام المبادلات الحرارية للأنابيب والقشرة في مكثف هذا المشروع ، ويتم التعامل مع أنابيب التبادل الحراري بواسطة تقنية خاصة. يتكثف بخار السائل العضوي العامل من خلال جانب القشرة ، ويمكن للطلاء أن يمنع بشكل فعال الأيونات المسببة للتآكل في مياه التبريد الدائرية من تآكل أنابيب التبادل الحراري.

مقدمة اختيار مضخة متوسطة العمل

تعتمد مضخة العمل المتوسطة لهذا المشروع مضخة محمية ، والتي يمكن أن تمنع تسرب وسط العمل العضوي. تعتمد مضخة العمل المتوسطة ثلاث مضخات من نفس الطراز ، والتي تستخدم للاستخدام المزدوج والاستعداد الواحد. عندما تحتاج المضخة المتوسطة العاملة إلى صيانة ، يمكن تحويلها بسرعة إلى مضخة الاستعداد لضمان التشغيل الآمن والمستقر للنظام.

تخطيط الوحدة

يتم ترتيب أورك وغيرها من المعدات في هيكل الخرسانة المسلحة من طابقين. يتم ترتيب المبخر ، التسخين المسبق ، المضخة المتوسطة العاملة ، مجموعة مولد التوربينات ORC وصمام النظام مركزيًا على منصة واحدة ، ويتم ترتيب خزان المكثف والسوائل على المنصة ذات الطبقتين. يتم ترتيب صمام بخار فلاش الماء الأسود على المنصة حيث يوجد أنبوب فلاش منخفض الضغط للمالك ، والصمام هو صمام مقاوم للانفجار.

نظام مصدر بارد

في هذا المشروع ، يتم استخدام مياه التبريد المتداولة لتبريد سائل العمل العضوي. يمكن للمشاريع المماثلة أيضًا اختيار مكثف تبخيري وأشكال تبريد بالماء وتبريد بالهواء كمصادر باردة وفقًا لخصائص الموقع.

صورة حية

صورة المشروع
