نظام تخزين الطاقة لاختبار المستخدم الصغير: نظام تخزين طاقة الهواء المسال

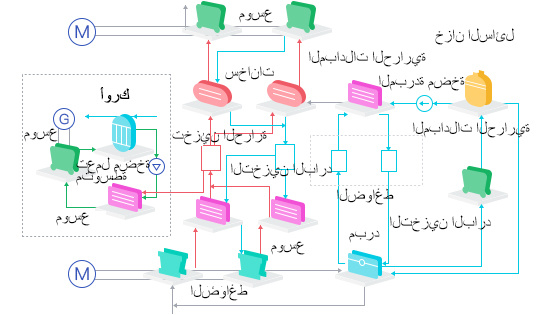

تُظهر الصورة اليسرى نظام تخزين طاقة الهواء المسال إلى جانب دورة رانكين عضوية ، والتي تعتمد على ضغط متعدد المراحل وتوسيع متعدد المراحل. ينقسم النظام إلى ثلاثة أجزاء: تخزين طاقة الهواء المسال ، توليد الطاقة الهوائية ودورة رانكين العضوية.
يتكون جزء تخزين الطاقة من الهواء المسال بشكل رئيسي من المحرك ، ضاغط الهواء ، المبادل الحراري ، الخزان الحراري ، التخزين البارد ، الصندوق البارد ، آلة التمدد بدرجة حرارة منخفضة وخزان تخزين الهواء السائل. يتكون توليد طاقة الهواء بشكل أساسي من مضخة تبريد ، مبادل حراري للتغويز ، جهاز تخزين بارد ، سخان ، موسع ومولد. تتكون دورة رانكين العضوية بشكل رئيسي من المبادل الحراري ، آلة التمدد ومضخة العمل المتوسطة.
تكون عملية تشغيل النظام كما يلي: عند تخزين الطاقة ، تعمل الطاقة الكهربائية من توليد الطاقة المتجددة أو شبكة الطاقة الفائضة على تشغيل ضاغط الهواء متعدد المراحل ، ويتم تبريد الهواء المضغوط ذي درجة الحرارة العالية والضغط العالي بواسطة المبادل الحراري وإرساله إلى الصندوق البارد لمزيد من التبريد. بعد الوصول إلى معلمة معينة ، يتم تقليل الضغط بواسطة ماكينة التمدد بدرجة الحرارة المنخفضة ويتم تخزين الهواء المسال في خزان تخزين الهواء السائل. عندما يتم تحرير الطاقة ، يتم ضغط الهواء السائل في خزان تخزين الهواء السائل بواسطة المضخة المبردة ، ويصبح درجة حرارة عالية وهواء غازي عالي الضغط من خلال إعادة التسخين ، والذي يدخل آلة التمدد متعددة المراحل للتوسع والقيام بالعمل ، دفع المولد لتدوير وتوليد الكهرباء. تمتص دورة رانكين العضوية جزئيًا الحرارة الزائدة لحرارة التخزين الذاتي ، ويتوسع وسط العمل العضوي لتوليد الطاقة بعد التغويز الماص للحرارة.
