مميزات النظام

يستخدم نظام توليد الطاقة التمدد المباشر لبخار الأمونيا الحراري الأرضي لتوليد الكهرباء ، والذي يحل الفقدان الذي لا رجعة فيه للحرارة الناتجة عن نقل الحرارة غير المباشر على الأرض. جميع أجزاء النظام الملامسة لبخار الأمونيا مصنوعة من مواد مقاومة للتآكل.

يستخدم نظام توليد الطاقة التمدد المباشر لبخار الأمونيا الحراري لتوليد الكهرباء

يتغير ضغط سائل الإغلاق في نظام الإغلاق مع الضغط داخل التوربين. تحت فرضية ضمان الختم ، يكون فرق ضغط الختم على جانب التوربين هو الأصغر والتسرب هو الأقل.

Geothermal ultra-long gravity heat pipe ammonia steam direct drive geothermal power generation project
——————

هذا المشروع البحثي هو مشروع بحث حراري أرضي يقع في شيونجان بالصين ، ومحتوى البحث الرئيسي هو أداء التبادل الحراري لأنبوب الحرارة ذو الجاذبية الطويلة للغاية في الطاقة الحرارية الأرضية وأداء توليد بخار الأمونيا لتبادل الحرارة بالأنابيب. في هذا المشروع ، يتم استخدام الأمونيا النقية كوسيط للتبادل الحراري ، ويتم تمرير الأمونيا النقية السائلة إلى مدخل أنبوب تسخين بالجاذبية فائقة الطول ، وتحت تأثير الجاذبية ، يتدفق إلى التبادل الحراري الأرضي والحرارة العالية تحت الأرض ، ويتم إرسال الأمونيا السائلة من مخرج أنبوب الحرارة بعد امتصاص الحرارة وتغويزها ، ويدخل بخار الأمونيا عالي الضغط إلى مولد عنفة الأمونيا عالي السرعة لتوليد الكهرباء. بعد الانتهاء من العمل ، يدخل نقص البخار إلى المكثف ويتم تكثيفه في سائل عن طريق تدوير مياه التبريد ثم يدخل مدخل أنبوب الحرارة لإكمال الدورة. مجموعة المولدات الحرارية الأرضية ذات الدفع المباشر لغاز الأمونيا هي المجموعة الأولى من مجموعة مولد الدفع المباشر بالبخار والأمونيا الحرارية الأرضية في الصين ، والتي تم تشغيلها بنجاح في مارس 2023.

The geothermal ammonia steam parameters in this project are as follows:

وفقًا لحالة الموقع ، فإن محتوى الإصلاح الفني هو:

يضيف هذا المشروع البحثي مجموعة من مولد توربين الأمونيا عالي السرعة بسعة تثبيت 13 كيلو وات.

13 كيلو وات	10.4 × 10⁴كيلوواط	35.26 طن	103.69 طن

■الطاقة المركبة	■خرج الطاقة السنوي	■توفير سنوي للفحم القياسي	■المشترك السنوي₂تخفيض

رسم عملية المشروع

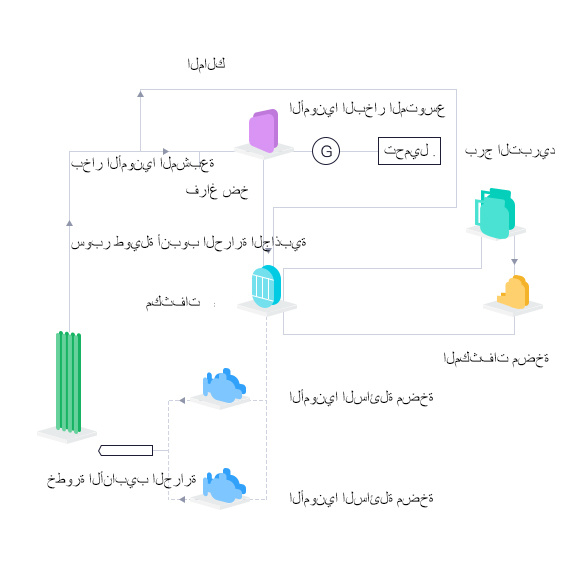

مخطط تدفق العمليات لنظام الطاقة الحرارية الأرضية لمحرك الأمونيا البخاري المباشر

تخطيط التوربينات البخارية للأمونيا الحرارية الأرضية

مخطط التحديثية

تخطيط الوحدة

يتم تثبيت المحرك بالتساوي على الإطار الأساسي مع مرحلتين من ناقل الحركة. تم اعتماد هيكل ناتئ واحد ، حيث يتم توصيل الموضع المركزي للوحة النقل بالوجه النهائي للمحرك من خلال البراغي ، ويتم توصيل الموضع العلوي بالوجه النهائي للشفة على جانب محرك التوربين من خلال البراغي.

نظام مصدر بارد

يستخدم هذا المشروع مياه التبريد المتداولة لتبريد بخار الأمونيا. يوفر برج التبريد في الموقع ومضخة المياه الدائرية مياه تبريد دوارة لمكثف الأمونيا.

صورة حية

صورة حقيقية للمشروع
