مميزات النظام
تكنولوجيا تصميم موسع التوربين أكثر نضجًا.
تصميم موزع ، آلة واحدة يمكن أن تحقق قوة صغيرة لتصميم عشوائي عالي الطاقة.
تكلفة الوحدة منخفضة ، وتكلفة الماكينة الفردية عالية الطاقة منخفضة نسبيًا مقارنة بالعديد من الوحدات الصغيرة المتوازية.
|
مشروع توليد الطاقة الحرارية من نفايات المكثفات لمشروع كيميائي فحم
|
|
أضاف مشروع التحول التقني نظام توليد طاقة توربين البخار المشبع بالتكثيف 3.3 ميجاوات.
|
رسم عملية المشروع

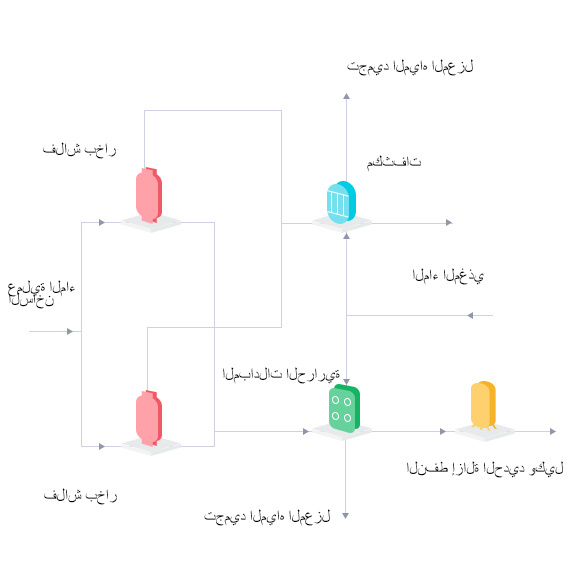

مخطط تدفق عملية مصدر الحرارة
نظام توليد الطاقة الحرارية المهدرة PFD
مخطط التحديثية
مجموعة فوهة وفاصل ، تنظيم غمد المرحلة
الفوهة عبارة عن هيكل من النوع الملحوم للتجميع أو الفرقة الملحومة. يتم تثبيتها في غرفة فوهة الأسطوانة. لوحة التقسيم النصف السفلي مدعومة على دبابيس التعليق على الوجه المنقسم للأسطوانة ، ويتم تزويد الجزء السفلي بمفتاح موضع معين مع الأسطوانة ، ويتم تزويد لوحة التقسيم العلوية والسفلية بمفتاح إغلاق ودبوس تحديد المواقع في منتصف الوجه المنقسم. يتم دعم غمد المسرح القابل للتعديل على الأسطوانة بواسطة هيكل "أذن معلقة" مع مسامير وضع على جانبي الأذن المعلقة.
أسطوانة
يحتوي على قسم مركزي عمودي وأفقي ، ولا يمكن تفكيكه بعد توصيل الأسطوانات الأمامية والخلفية. يتم لحام غرفة البخار بالأسطوانة الأمامية. يدخل البخار الجديد إلى الأسطوانة من خلال الصمام الرئيسي ، ويتم توصيل منفذ العادم للأسطوانة الخلفية بشكل صارم مع المكثف. يتم توصيل الأسطوانة الأمامية ومقعد المحمل الأمامي بواسطة "مخلب القط السفلي" ، ويتم دعم الأسطوانة الخلفية على إطار المقعد الخلفي بواسطة أقدام الدعم الجانبية على كلا الجانبين ، وهناك دبوس انزلاق أفقي بين أقدام الدعم وإطار المقعد الخلفي. يشكل مركز دبوس الانزلاق المستعرض النقطة الميتة للتمدد الحراري للأسطوانة مع مركز دبوس الانزلاق الطولي لمقعد المحمل الخلفي وإطار المقعد الأمامي.
سناد
يتكون المحمل الأمامي ومحمل الدفع للتوربين من محامل مدمجة كروية. محمل الدفع من نوع بلاط متأرجح. عندما يكون قطر المحمل الحالي ≥ φ180mm ، يتم توفير صمام إبرة تعديل عند إرجاع الزيت لمحمل الدفع ، والذي يمكن ضبطه وفقًا لدرجة حرارة إرجاع الزيت. محامل شعاعية أمامية وخلفية هي محامل بيضاوية. تم تجهيز كتلة الدفع الرئيسية والنصف السفلي للمحمل الشعاعي بمقاومة حرارية بلاتينية.
صمام رئيسي ومقعد تحكم في الصمام الرئيسي
الصمام الرئيسي هو صمام إيقاف بمقعد واحد. مقعد التحكم هيدروليكي. يتم التحكم في زيت الضغط بواسطة جهاز أمان. عندما يتم تعليق جهاز الأمان ، يدخل تدفق الزيت الأمني أسطوانة مقعد التحكم ويدفع المكبس للتحرك ، ويمكن فتح الصمام الرئيسي. عندما يتم تشغيل جهاز الأمان ، يتم تقليل ضغط الزيت الأمني بسرعة ، ولكن يتم تفريغ ضغط الزيت في مقعد التحكم بسرعة تحت تأثير قوة الزنبرك ، ويتم إغلاق الزيت الموجود في الأسطوانة بسرعة.
صمام بخار منظم وقضيب توصيل
إنه هيكل لوحة رفع صمام مجموعة. عندما يتغير الحمل ، يتم فتح كل قرص صمام في ترتيب معين. قرص السفر ، ضبط المصنع.
صورة حية
موقع المشروع
موقع المشروع
موقع المشروع
