مميزات النظام
تكنولوجيا تصميم موسع التوربين ناضجة.
تصميم وحدة تركيز خاص ، للبخار المحتوي على مصدر حرارة الرماد ، الجزء الثابت والدوار لديها تصميم خاص لضمان التشغيل العادي للمعدات في الإنتاج.
مطلوب إغلاق خاص ، ويحدد ثبات الختم التشغيل المستقر للوحدة ، مما يتطلب مراقبة في الوقت الفعلي وصيانة منتظمة للختم.
|
وحدة تغويز المؤسسة الكيميائية للفحم ، مشروع توليد الطاقة الحرارية للنفايات البخارية الحقيقية
|
|
وفقًا لحالة الموقع ، فإن محتوى الإصلاح الفني هو:
وأضاف مشروع التحول التقني مجموعتين من الطاقة المركبة 2 × 1 ميغاواط منخفضة المعلمات مصدر حرارة بخار الرماد نظام توليد الطاقة لتوسيع التوربينات.
|
رسم عملية المشروع

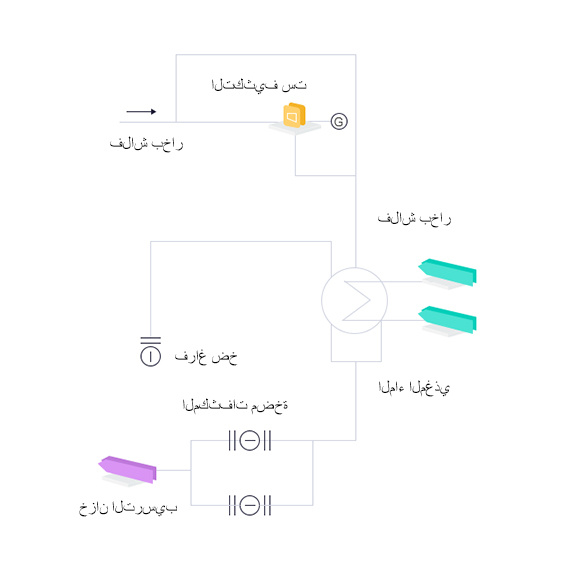

مخطط تدفق عملية مصدر الحرارة
نظام توليد الطاقة الحرارية المهدرة PFD
مخطط التحديثية
خصائص المضيف
بومتيك باستخدام خصائص تكنولوجيا التوربينات المتقدمة ، يتم اعتماد تصميم حدودي على الدوار ، ويتم اعتماد تصميم وحدات مفصلة لمواقف مختلفة. مقارنة مع الملف الشخصي للشفرة التقليدية ، يتم استخدام تقنية Boomtec الخاصة لتحويل أجزاء الشفرة ، وانخفاض enthalpy صغير ويضعف التدفق الثانوي بشكل كبير. في الوقت نفسه ، يحتوي ملف تعريف الشفرة على نطاق تكيف واسع لزاوية الهجوم ، ويتم تحسين اقتصاد تشغيل الحمل المتغير للوحدة. النصل الطويل النهائي عبارة عن شفرة طويلة ذاتية القفل كاملة الدائرة ومثقلة بضغط ديناميكي منخفض ، والنصل الثابت عبارة عن شفرة منحنية وملتوية بأداء ديناميكي جيد. تضاف أختام البخار وسدادات المياه إلى طرف شفرة التوربين والعمود لمنع تسرب الهواء وتقليل استهلاك الحرارة.
يتم تقديم ميزات تصميم المكثف
تُستخدم المبادلات الحرارية للأنابيب والصدف في مكثف النظام ، وتُستخدم أنابيب الفولاذ المقاوم للصدأ 316 لتر في أنابيب التبادل الحراري. يتم تكثيف البخار المحتوي على الرماد من خلال جانب القشرة ، كما أن أنابيب الفولاذ المقاوم للصدأ 316L لها مقاومة قوية للتآكل.
حلقة المياه مضخة فراغ مقدمة
تضمن مضخة التفريغ الحلقية المائية المختارة في النظام التشغيل الطبيعي لحالة التفريغ. تتميز المضخة الفراغية الحلقية المائية بمزايا الهيكل البسيط ودقة التصنيع المنخفضة وسهولة المعالجة. هيكل مدمج ، سرعة مضخة عالية ، عموما يمكن أن تكون مرتبطة مباشرة مع المحرك ، لا جهاز التباطؤ. لذلك ، مع حجم هيكل صغير ، يمكنك الحصول على إزاحة كبيرة واحتلال مساحة صغيرة.الغاز المضغوط هو أساسا غير حراري ، أي أن درجة حرارة عملية الغاز المضغوط تتغير قليلا جدا. بسبب عدم وجود سطح احتكاك معدني في غرفة المضخة ، ليست هناك حاجة لتليين المضخة ، والتآكل صغير جدًا. يمكن إجراء الختم بين الجزء الدوار والجزء الثابت مباشرة بواسطة ختم الماء. الشفط موحد ، العمل مستقر وموثوق به ، العملية بسيطة ، الصيانة مريحة.
مقدمة اختيار مضخة المكثفات
تعتمد مضخة المكثفات مضخة ذات تردد متغير ، والتي يمكنها ضبط إخراج مضخة المكثفات وفقًا لحمل النظام ، مما يوفر الطاقة ويقلل الاستهلاك.
مقدمة تخطيط
يتم ترتيب جميع المعدات في النظام على شكل هيكل فولاذية مزدوج الطبقة. مجموعة مولد التمدد التوربيني بمصدر حرارة البخار المحتوي على الرماد منخفض المعلمات يتم ترتيبها على المستوى العلوي ، صمام النظام ، المكثف ، مضخة تفريغ حلقة المياه ، مضخة المكثفات وغيرها من التخطيط المركزي على المنصة ، يتم وضع المكون الفولاسي في الهواء الطلق ، منطقة الأرضية ، ترتيب المعدات ، يتم النظر بشكل شامل في توصيل الأنابيب والصمامات بينهما ، والسعي لتحقيق كفاءة أعلى.
يصف هذا القسم وضع المصدر البارد
تستخدم مياه التبريد الدائرية لتبريد البخار الحامل للرماد. يمكن للمشاريع المماثلة أيضًا اختيار مكثف تبخيري وأشكال تبريد بالماء وتبريد بالهواء كمصادر باردة وفقًا لخصائص الموقع.
