مميزات النظام
معامل منخفض مصدر حرارة البخار للتآكل مقدمة نظام التوربينات البخارية.
تم اعتماد توربين بخار مشبع منخفض المعلمات ، ويتم التعامل مع الشفرات خصيصًا لمنع تآكل المياه.
يركز التصميم الخاص للوحدة على تآكل البخار المُسترد ، وتم تصميم جزء التدفق من التوربين البخاري مع جميع الفولاذ المقاوم للصدأ لضمان أن المعدات يمكن أن تعمل بشكل مستقر لفترة طويلة في الإنتاج. نظرًا لوجود كمية صغيرة من الغاز غير القابل للتكثيف قابل للذوبان بسهولة في الماء في البخار المُسترين ، تتم إضافة المبرد اللاحق في نظام الضخ الفراغي لضمان استقرار الفراغ في تشغيل نظام التوربينات البخارية.
|
صناعة الالياف الكيماوية مشروع توليد الطاقة من التوربينات البخارية حرارة النفايات
|
|
وفقًا لحالة الموقع ، فإن محتوى الإصلاح الفني هو:
تمت إضافة مجموعة جديدة من نظام توليد الطاقة من التوربينات البخارية ذات معامل منخفض بقدرة 1600 كيلو وات مصدر حرارة البخار الأكالة.
|
رسم عملية المشروع

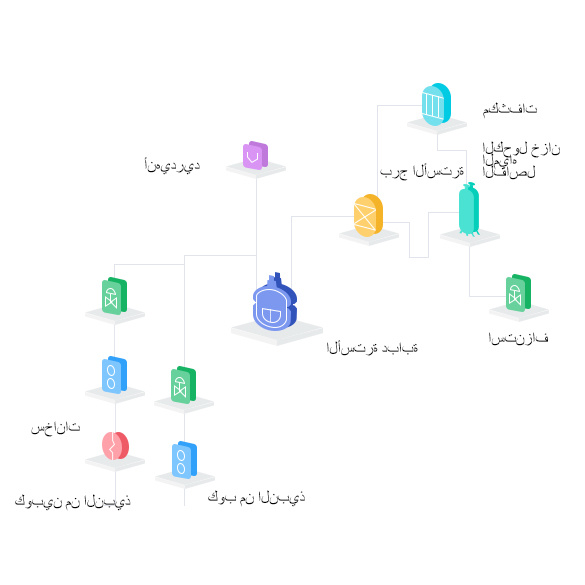

مخطط تدفق عملية مصدر الحرارة

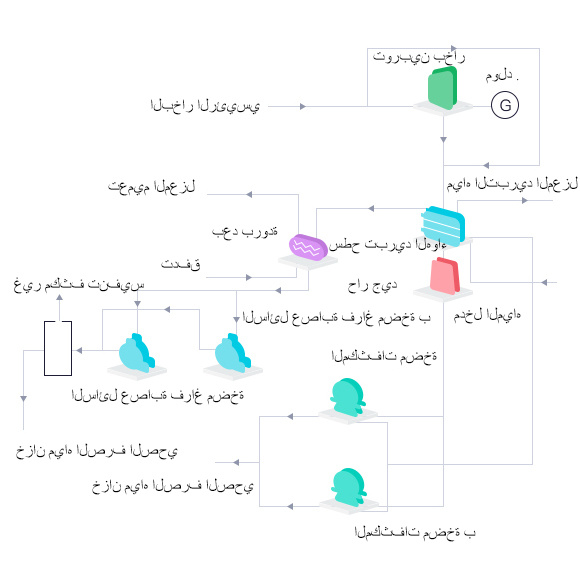

نظام توليد الطاقة الحرارية المهدرة PFD
مخطط التحديثية
خصائص المضيف
بومتيك باستخدام خصائص تكنولوجيا التوربينات المتقدمة ، يتم اعتماد تصميم حدودي على الدوار ، ويتم اعتماد تصميم وحدات مفصلة لمواقف مختلفة. مقارنة مع الملف الشخصي للشفرة التقليدية ، يتم استخدام تقنية Boomtec الخاصة لتحويل أجزاء الشفرة ، وانخفاض enthalpy صغير ويضعف التدفق الثانوي بشكل كبير. في الوقت نفسه ، يحتوي ملف تعريف الشفرة على نطاق تكيف واسع لزاوية الهجوم ، ويتم تحسين اقتصاد تشغيل الحمل المتغير للوحدة. النصل الطويل النهائي عبارة عن شفرة طويلة ذاتية القفل كاملة الدائرة ومثقلة بضغط ديناميكي منخفض ، والنصل الثابت عبارة عن شفرة منحنية وملتوية بأداء ديناميكي جيد. تضاف أختام البخار وسدادات المياه إلى طرف شفرة التوربين والعمود لمنع تسرب الهواء وتقليل استهلاك الحرارة.
مقدمة لميزات تصميم المكثف
يعتمد المكثف في النظام مبادل حراري بقشرة وأنبوب ، وأنابيب التبادل الحراري مصنوعة من الفولاذ المقاوم للصدأ 304. يتم تكثيف البخار المنفق من الأسترة على جانب القشرة ، ويدخل السائل المكثف إلى البئر الساخن.
حلقة المياه مضخة فراغ مقدمة
تضمن مضخة التفريغ الحلقية المائية المختارة في النظام التشغيل الطبيعي لحالة التفريغ. تتميز المضخة الفراغية الحلقية المائية بمزايا الهيكل البسيط ودقة التصنيع المنخفضة وسهولة المعالجة. هيكل مدمج ، سرعة مضخة عالية ، عموما يمكن أن تكون مرتبطة مباشرة مع المحرك ، لا جهاز التباطؤ. لذلك ، مع حجم هيكل صغير ، يمكنك الحصول على إزاحة كبيرة واحتلال مساحة صغيرة.الغاز المضغوط هو أساسا غير حراري ، أي أن درجة حرارة عملية الغاز المضغوط تتغير قليلا جدا. لأنه لا يوجد سطح احتكاك معدني في غرفة المضخة ، ليست هناك حاجة لتليين المضخة ، والتآكل صغير جدًا. يمكن إجراء الختم بين الجزء الدوار والجزء الثابت مباشرة بواسطة ختم الماء. الشفط موحد ، العمل مستقر وموثوق به ، العملية بسيطة ، الصيانة مريحة.
مقدمة اختيار مضخة المكثفات
تعتمد مضخة المكثفات مضخة ذات تردد متغير ، والتي يمكنها ضبط خرج مضخة المكثفات وفقًا لحمل النظام لضمان مستوى سائل مستقر في البئر الساخن.
مقدمة وضع المصدر البارد
يستخدم مبرد السطح مياه تبريد دوارة لتبريد بخار الأسترة. بعد التبريد باستخدام تكثيف الماء المبرد لا يتكثف.
صورة حية
الجهاز المضيف
موقع المشروع
