مميزات النظام
تكنولوجيا التكامل المعياري. التوربينات والمولدات تصميم متكامل ، والمولد هو مغناطيس دائم الأرض النادرة عالية السرعة ، والقشرة هي درع ، لا نقطة تسرب السوائل العاملة ، وعملية صغيرة وأقل صيانة.
استخدام التحكم متعدد النقاط للمحمل المغناطيسي النشط ، والأجزاء الثابتة والدوارة دون اتصال جسدي ، العملية بأكملها دون ارتداء ، ولا تزييت ، بحيث يمكن تشغيل الدوار بسرعة عالية.
تتكيف وحدة Maglev تلقائيًا مع تغيير مصدر الحرارة ، ودائمًا ما تحافظ على تشغيل عالي الكفاءة عن طريق تغيير السرعة ، وأداء النظام أعلى بوضوح من أداء وحدة السرعة التقليدية.
|
مشروع توليد الطاقة من حرارة النفايات البخارية في صناعة الألياف الكيماوية
|
|
وفقًا لحالة الموقع ، فإن محتوى الإصلاح الفني هو:
تمت إضافة مجموعتين من أنظمة توليد الطاقة المتكاملة التوربينية maglev بقدرة 650 كيلو وات
|

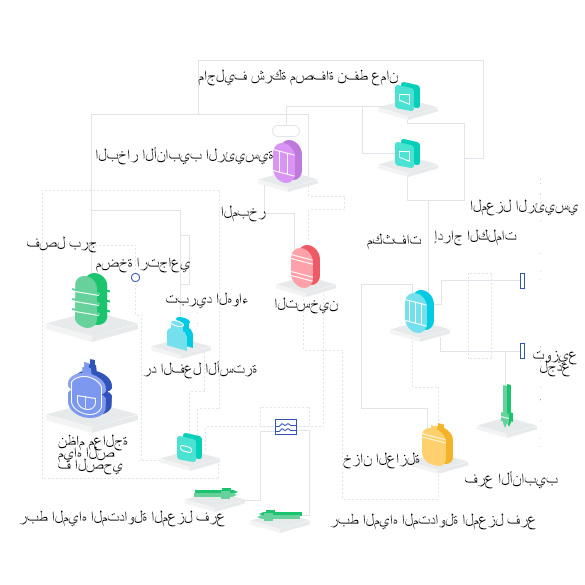

رسم عملية المشروع
مخطط تدفق عملية مصدر الحرارة
توليد الطاقة الحرارية المهدرة PFD
مخطط التحديثية
خصائص المضيف
باستخدام مولد توربين مدمج للدروع تم تطويره وتصميمه بواسطة Boomtec ، تعتمد الوحدة على تصميم متكامل ، ودمج علم التوربينات التوربينية ، ومولد متزامن مغناطيسي دائم وتكنولوجيا الاسترفاع المغناطيسي ، وهو منتج ميكاترونيكس متكامل للغاية لضمان عدم وجود تسرب في وسط العمل ، وحياة طويلة ، وضوضاء منخفضة وكفاءة عالية. يعتمد جزء التوربين على توربين شعاعي فعال ، ويعتمد التوربين على تصميم حساب برنامج CN ، وطحن كامل لمركز المعالجة بخمسة محاور. تم تصميم جهاز توجيه قابل للتعديل في الطرف الأمامي للتوربين ، والذي يستخدم لضبط حالة العمل للتكيف مع تغيير مصدر الحرارة. حلزوني باستخدام صب 25 من الفولاذ المصبوب ، مسار تدفق سلس ، مظهر جميل. قشرة المحرك مصنوعة أيضًا من الفولاذ المصبوب ومتصلة بالفلوت مع شفة. توجد شبكة تبريد في غلاف المحرك ، ويتدفق وسط العمل الغازي منخفض الحرارة عبر شبكة التبريد لتبريد الجزء الثابت والدوار والمحمل المغناطيسي للمولد. يدخل وسط العمل الغازي بعد تبريد المحرك المكثف عبر الأنبوب ويتكثف في حالة سائلة.
ميزات وضع المصدر البارد
تستخدم مياه التبريد المتداولة لتبريد عادم البخار المتوسط العامل العضوي. يمكن للمشاريع المماثلة أيضًا اختيار مكثف تبخيري وأشكال تبريد بالماء وتبريد بالهواء كمصادر باردة وفقًا لخصائص الموقع.
تخطيط الوحدة
يتم ترتيب جميع المعدات في النظام في شكل هيكل فولاذية من طبقة واحدة. المبخر ، التسخين المسبق ، المضخة المتوسطة العاملة ، مجموعة مولد توسيع التوربينات ORC ، صمام النظام ، المكثف ، خزان تخزين السائل ، التخطيط المركزي على المنصة ، يتم وضع هذا المكون الصلب في الهواء الطلق ، منطقة الأرضية ، ترتيب المعدات ، توصيل الأنابيب بينهما ، يتم النظر في الصمام بشكل شامل ، السعي لتحقيق كفاءة أعلى.
Working medium pump selection introduction
تعتمد المضخة المتوسطة العاملة مضخة تردد متغير محمية ، والتي يمكن أن تمنع تسرب وسط العمل العضوي ، ويمكن لمضخة التردد المتغير ضبط إخراج المضخة المتوسطة العاملة وفقًا لحمل النظام لضمان التشغيل السلس للنظام.
ميزات تصميم المكثف
يستخدم المبادل الحراري الأنبوبي والقشرة في المكثف ، ويستخدم أنبوب النحاس TP2 في أنبوب التبادل الحراري. يتم تكثيف سائل العمل العضوي من خلال جانب القشرة ، ويتميز الأنبوب النحاسي بأداء جيد لنقل الحرارة.
مبخر ، ميزات تصميم التسخين المسبق
يستخدم المبخر والتسخين المسبق في النظام المبادلات الحرارية للأنبوب والقشرة. لأن البخار المُسترت يحتوي على مواد مسببة للتآكل ، يتم استخدام الفولاذ المقاوم للصدأ 316L في المبخر والتسخين المسبق للبخار المُسترين لمنع التآكل. يحتوي بخار الأسترة على كمية صغيرة من البخار غير المكثف ، والمبادلات الحرارية مجهزة بصمامات تنفيس لتصريف البخار غير المكثف.
صورة حية
منظر جانبي للوحدة
صورة حقيقية لوحدة أمامية
